量子トンネル効果の仕組みとは？すり抜けの原理と半導体限界を徹底解明

「目の前にある硬いコンクリートの壁にボールを投げても、跳ね返されるだけで向こう側へ抜けることは絶対にない」――これは私たちが日常で体験する物理の常識です。しかし、原子や電子といった極小のミクロな世界では、本来ならば超えられないはずのエネルギーの壁を粒子が煙のようにすり抜けてしまう現象が日常茶飯事で起きています。これこそが、物理学における最大のミステリーの一つである「量子トンネル効果」です。

荒唐無稽なSFの空想話に聞こえるかもしれませんが、この現象は現代のデジタル社会の屋台骨そのものです。手元のスマートフォンに内蔵されたフラッシュメモリから、最先端のナノテクノロジー、さらには太陽が光り輝く理由に至るまで、私たちは量子トンネル効果の恩恵を受けながら暮らしています。その一方で、微細化の極限に挑む半導体産業では、この現象が引き起こす「電子の漏れ（リーク電流）」が物理的な壁として立ちはだかっています。不思議な現象の核心的な仕組みから実生活を支えるテクノロジー、そして未来の限界まで、要点を余すところなく解き明かします。

📌 【この記事の重要ポイントまとめ】

• 要点1：量子トンネル効果とは、粒子が波の性質（波動関数）を持つことで、乗り越えられないはずのエネルギー障壁を一定確率で透過する物理現象である。
• 要点2：スマートフォンのフラッシュメモリや走査型トンネル顕微鏡（STM）など、現代のエレクトロニクスの中核技術として実用化されている。
• 要点3：半導体プロセスが1nm〜2nm領域へと進む中、意図しない電子のすり抜けが発熱や誤動作を招く「微細化の限界」として大きな課題になっている。

【初心者向け図解】壁をすり抜ける現象はなぜ起きる？仕組みと原理の真相

量子トンネル効果を直観的に理解するための鍵は、ミクロの世界を支配する「量子力学」特有の二面性にあります。私たちが目にする野球ボールや自動車のような巨視的（マクロ）な物体は、はっきりとした輪郭と位置を持つ「粒子」として振る舞います。しかし、電子などの極小物質は、決まった軌道を描く「粒」であると同時に、空間に広がる「波」としての性質を併せ持っています。

この波の広がりを数学的に表したものが量子力学の波動関数です。波動関数の大きさ（振幅の2乗）は、その場所に電子が存在する確率を示しています。電子の前に立ちはだかるエネルギーの障害物を、専門用語で「ポテンシャル障壁」と呼びます。古典物理学では、電子が持つ運動エネルギーがこの障壁の高さ（ポテンシャルエネルギー）よりも低ければ、電子は100%跳ね返されます。

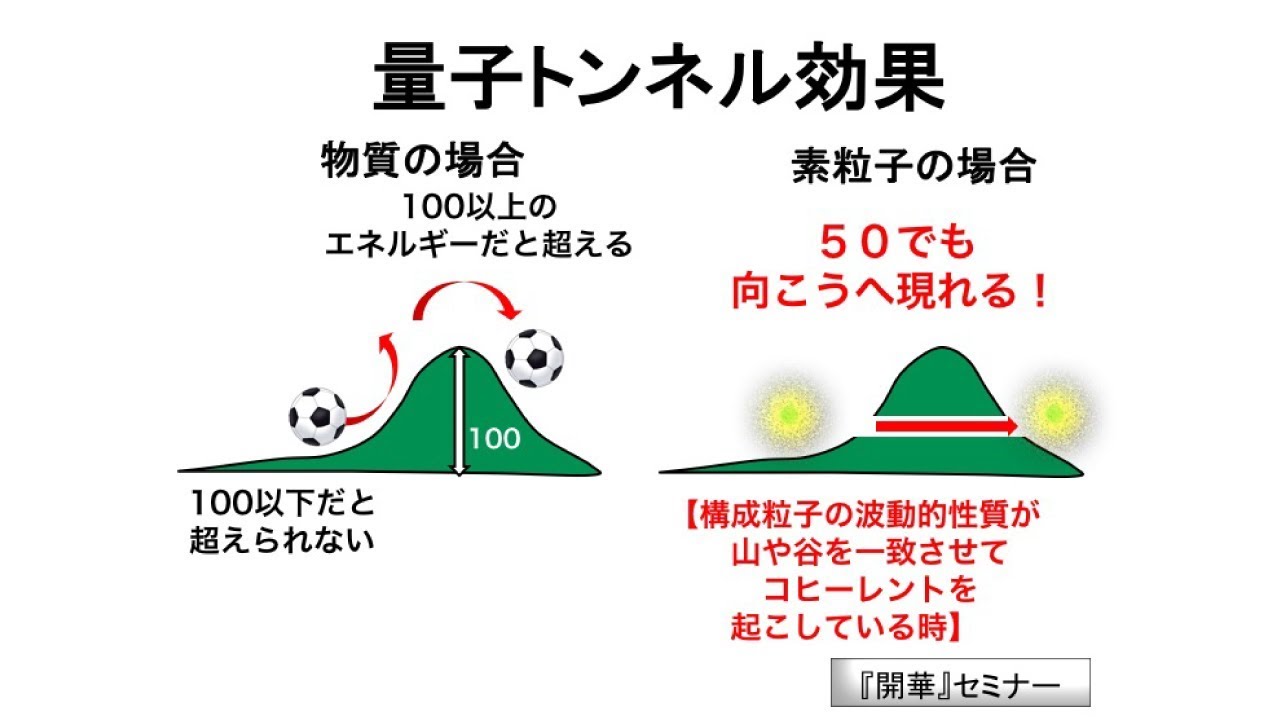

ところが、電子を「波」として捉えると全く別の結果が導き出されます。波が障害物にぶつかると、障害物の中で振幅は急速に小さく（指数関数的に減衰）なりますが、壁の厚みがナノメートル（1メートルの10億分の1）レベルと極めて薄い場合、波の一部は減衰しきれずに壁の反対側まで染み出します。この染み出た波の振幅こそが「壁の向こう側に電子が存在する確率」を意味しており、これをポテンシャル障壁の透過確率と呼びます。あたかも山を越えるエネルギーがない登山者が、山腹に掘られたトンネルをくぐり抜けて反対側へ出たかのように見えるため、「トンネル効果」と命名されました。

障害物を消し去ったり物理的に壊したりするわけではなく、「波として壁の向こう側へ浸透し、反対側で再び粒子として観測される」というのが、すり抜け現象の真の姿です。

身近な製品からノーベル賞まで｜暮らしを支える実用例の全貌

「実験室の中だけの特殊な物理現象」と思われがちな量子トンネル効果ですが、実際には私たちの身の回りのデバイスや科学機器、さらには自然界の根本的な仕組みとして機能しています。

1. フラッシュメモリの書き換え原理（スマートフォン・SSD）

スマートフォンやPCに不可欠なSSDストレージ、USBメモリなどに使われているフラッシュメモリの原理は、まさに量子トンネル効果を直接制御することで成り立っています。データを記憶する最小単位のセルには「フローティングゲート」という電子を閉じ込める小部屋が存在し、周囲は頑丈な絶縁膜（酸化膜）で遮断されています。データを書き込む際、電極に高電圧をかけることで絶縁膜のエネルギー障壁を極端に薄く変形させ、電子に量子トンネル効果を起こさせて絶縁膜をすり抜けさせ、小部屋へと閉じ込めます。電源を切ってもデータが消えないのは、電圧を取り去ると絶縁膜の厚みが戻り、電子が外へすり抜けられなくなるためです。

2. 日本人が切り拓いた歴史的快挙「江崎ダイオード」

量子トンネル効果の実在を世界で初めて工学的に証明したのが、日本の物理学者・江崎玲於奈氏です。1957年、当時東京通信工業（現ソニー）に在籍していた江崎氏は、不純物濃度を極限まで高めた半導体接合において、電圧を上げると逆に電流が減るという特異な「負性抵抗」を発見しました。これが江崎ダイオード（エサキダイオード / トンネルダイオード）です。電子が接合面をトンネル効果で通り抜ける現象を実験で立証したこの業績により、江崎氏は1973年のノーベル物理学賞を受賞しました。日本の科学技術史における金字塔といえる成果です。

3. 原子を1個ずつ可視化する「走査型トンネル顕微鏡（STM）」

ナノテクノロジーの研究現場で欠かせない走査型トンネル顕微鏡（STM）も、この原理を応用しています。原子レベルで極限まで尖らせた金属の探針（プローブ）を試料の表面に1ナノメートル以下の極微小な距離まで近づけ、電圧をかけると、空間という障害物を飛び越えて「トンネル電流」が流れます。この電流の強弱は距離のわずかな変化に極めて敏感に反応するため、探針を走査しながら電流値を測定することで、個々の原子の凹凸や配列を鮮明な画像として描き出すことができます。

4. 太陽の核融合と放射性物質の「アルファ崩壊」

自然界そのものもトンネル効果に依存しています。天然の放射性ウランなどが放射線を放って別の元素に変わるアルファ崩壊の理由は、原子核内に閉じ込められているアルファ粒子が、強い引力（核力）の障壁をトンネル効果ですり抜けて外へと飛び出すことにあります。また、太陽が数十億年にわたって燃え続けられているのも、本来なら正電荷同士の猛烈な反発力で反発し合う陽子（水素原子核）が、トンネル効果によって反発のエネルギー障壁を透過して衝突・融合（熱核融合）しているおかげです。トンネル効果がなければ、太陽の熱も地球の生命も存在し得ませんでした。

【データ比較】量子トンネル効果がもたらす技術革新と物理的制限

量子トンネル効果は、制御して「利用する側」と、意図せぬ発生を「防ぐ側」の双方で異なるアプローチが求められます。主要な技術分野における現象の現れ方とパラメータを整理しました。

【実態検証】半導体微細化の限界と開発現場で起きているリアル

長年にわたり半導体産業を牽引してきた「ムーアの法則（集積度が約2年で2倍になる経験則）」ですが、現場の半導体エンジニアたちが最も頭を抱えているのが、皮肉にもこの量子トンネル効果です。

半導体の基本素子であるトランジスタは、電流を流す「ON」と止める「OFF」を切り替えるスイッチの役割を果たしています。素子を小さくすればするほど、処理速度は向上し消費電力は下がるとされてきました。しかし、回路幅やゲート長が原子数個分（数ナノメートル以下）に到達したことで、半導体微細化の限界が現実のものとなっています。

トランジスタのスイッチを「OFF」にして電子の通路を遮断しているつもりでも、絶縁膜やチャネルの障壁が薄すぎるため、電子が量子トンネル効果によって障壁を勝手にすり抜けてしまいます。これが「リーク電流（漏れ電流）」です。リーク電流が発生すると、チップが何も処理を行っていない待機状態であっても電力を激しく消費し、猛烈な熱を発します。回路を小さくした結果、かえってバッテリーの減りが早まり、熱暴走のリスクが高まるという逆転現象が生じるのです。

TSMC、Intel、Samsung、日本のRapidus（ラピダス）といった世界トップのファウンドリでは、この物理限界を突破するために多大な研究開発費を投じています。従来の平面構造から立体的な全周ゲート構造である「GAA（Gate-All-Around）」構造への刷新、裏面給電技術の採用、さらには二硫化モリブデンなどの二次元新素材の探索が進められています。量子トンネル効果を物理的に封じ込めるためのナノスケールの攻防が、製造の最前線で日夜繰り広げられています。

また、この制御技術は量子コンピュータの最新動向とも密接に結びついています。超伝導方式の量子プロセッサでは、2つの超伝導体に挟まれた極薄の絶縁膜を電子対がすり抜ける「ジョセフソン効果（巨視的量子トンネル現象）」を量子ビットの心臓部に採用しています。さらに、膨大な組み合わせの中から最適解を探す量子アニーリングマシンでも、ポテンシャルの山をトンネル効果で飛び越えて最短で最適解（エネルギー最低状態）へと収束させるアルゴリズムが実用化されています。微細化の「邪魔者」であるトンネル効果が、次世代コンピューティングでは「主役」として再定義されつつあります。

一般に知られていない盲点とネットの誤解｜人間も壁を抜けられるのか？

ネット上の掲示板やSNSでは、量子力学の奇妙さを誇張した誤解や都市伝説がしばしば見受けられます。科学的知見に基づき、よくある疑問と真実を整理します。

誤解：「理論上は人間も壁をすり抜けてテレポーテーションできる」の嘘

「電子が壁をすり抜けられるなら、電子の集まりである人間も、壁に向かって歩き続ければいつか確率的にすり抜けられるのではないか？」という言説がネット上で散見されます。数式上、質量を持つあらゆる物体にド・ブロイ波（物質波）が存在するのは事実です。

しかし、透過確率は物体の質量が大きくなるほど指数関数的に激減します。体重60kgの人間が厚さ10cmの壁をすり抜ける確率を計算すると、10の何十乗、何百乗分の一という、宇宙の年齢（約138億年）の何兆倍もの時間をかけて壁に体当たりし続けても一度も起きない天文学的な極小値になります。実質的な確率は「完全なゼロ」であり、巨視的な人間が壁をすり抜けることは物理的に不可能です。ミクロの現象をそのままマクロの人間に当てはめる議論は、科学的な文脈では明白な誤謬です。

知られざるフロンティア：生体内でも起きている「量子トンネル効果」

近年、物理学と生物学が融合した「量子生物学」の発展により、量子トンネル効果が生体反応の根幹を支えている事実が次々と明らかになっています。従来、生体内の化学反応は分子同士の古典的な熱運動と衝突のみで説明されてきました。しかし、酵素が体内の代謝反応を驚異的なスピードで進めるプロセスにおいて、水素原子の原子核（陽子）が量子トンネル効果によって活性化エネルギーの障壁をすり抜けていることが確認されています。

さらに、植物の光合成における極めて効率的な電子移動や、DNAの複製時に起きる自発的突然変異の一部にも、陽子のトンネル移行が関与している可能性が指摘されています。私たちの生命活動そのものが、細胞内の極小スケールで起きる量子効果の巧妙な調和によって動いているという事実は、現代科学における刺激的な発見の一つです。

【プロの結論】技術者・投資家が押さえるべき判断基準と未来への教訓

量子トンネル効果を巡る技術潮流を踏まえ、先端産業に関わる技術者やハイテク投資家が意識すべき判断基準を提示します。

注視すべき領域（将来性が高く実利を伴うアプローチ）

• 新素材・立体構造トランジスタ：シリコンの限界を見越し、GAA構造や裏面配線、高移動度二次元チャネル材料などを実用化する製造技術。
• 量子トンネルを活用したセンシング：超高感度ガスセンサーや生体分子シーケンサーなど、微弱なトンネル電流の変化を直接読み取る高付加価値デバイス。
• 超伝導量子プロセッサのパッケージング：ジョセフソン接合のばらつきを抑え、コヒーレンス時間を延伸する高度な極低温ナノマニュファクチャリング技術。

慎重に精査すべきアプローチ（過度な期待に注意すべき領域）

• 単なる「線幅微細化」のみを喧伝するロードマップ：物理的なリーク電流への対策やコスト対効果（歩留まり）の説明を欠いた、従来の延長線上の微細化計画。
• 科学的根拠を欠いた「量子効果」の商業的拡大解釈：マクロな生体機能や健康器具などに量子トンネル効果を安易に結びつける疑似科学的マーケティング。

物理の壁を無理やり押し破るのではなく、物理の法則を深く理解し、その制約すらも味方につけて新しい回路やデバイスへと昇華させること。それが、このナノスケールのすり抜け現象から私たちが学ぶべき最大の技術的教訓です。

【量子 トンネル 効果】に関するよくある質問（FAQ）

Q1：量子トンネル効果を最も直観的でわかりやすく例えると何ですか？
A1：山の向こう側へ行きたいとき、古典物理学では「山を越えるエネルギー」がなければ引き返すしかありません。しかし量子力学の世界では、粒子が波のように広がる性質を持つため、山を越えるエネルギーが足りなくても、あたかも「山腹に自然と開いた秘密のトンネルを抜けるように」反対側へ現れる現象を指します。

Q2：なぜ電子は壁をすり抜けてもエネルギーを失わないのですか？
A2：ポテンシャル障壁をすり抜けた電子のエネルギー自体は、壁に入る前と出た後で変化しません（弾性散乱の場合）。壁の中で失われるのはエネルギーではなく、「電子がそこに存在する確率（波の振幅）」です。そのため、壁を通り抜けることに成功した電子は、入る前と同じエネルギーを保持したまま進みます。

Q3：半導体の微細化が進むと、なぜ量子トンネル効果が問題視されるのですか？
A3：トランジスタの回路が数ナノメートル単位まで狭まると、スイッチを「OFF」にして電気の流れを止めている状態でも、電子が絶縁膜をトンネル効果ですり抜けて流れてしまうためです。このリーク電流により、バッテリーの無駄な消耗、過度な発熱、誤動作が引き起こされ、素子をこれ以上小さくできない「微細化の物理的限界」に直面しています。

まとめ：今後の動向と失敗しないための判断基準

「壁をすり抜ける」という一見非常識な量子トンネル効果は、古典力学の直観を裏切る量子力学の本質――物質の持つ「波」としての正体を雄弁に物語っています。この現象は決して抽象的な数式の中だけに存在するものではなく、毎日の生活で手にするスマートフォンやSSDの記憶装置、ナノサイエンスを切り拓いた電子顕微鏡、さらには生命活動の根底に流れる生体反応にまで深く根ざしています。

半導体の微細化が物理的極限に達しつつある現在、技術開発の焦点は「いかにトンネル効果によるリーク電流を封じ込めるか」から「トンネル効果を積極的に利用して次世代の量子技術をどう開拓するか」へとパラダイムシフトを遂げています。ミクロの世界の奇妙な振る舞いを理解することは、先端テクノロジーの未来予測において確固たる羅針盤となるはずです。 （出典: 量子 トンネル 効果（Yahoo!ニュース））
